MF26晶体管微电子组件

管脚定义

极限值 （除非另有说明，否则非同时，TC=25°C）

热特性

u R_JC仅在直流条件下进行测试，它与所有测试条件下的最高热电阻值有关。在不同的 RF 操作条件下，如CW 信号、脉冲 RF 信号等，它可能不同。

u 在最高结温下连续运行会影响 MTTF。

二、关于产品用途及技术情况

1.核心用途

MF26是一款射频功率放大晶体管（射频核心放大组件），属于射频功率半导体器件，专门用于射频功率放大电路，是射频发射模块的核心有源放大元件，具体用途如下：

核心功能：对微弱射频信号进行功率放大，将小功率射频信号放大至额定输出功率，满足射频信号远距离传输、射频设备发射的功率需求；

应用场景：主要用于民用工业射频设备、射频设备、调频射频发射设备、射频信号源等民用射频设备，不涉及军事、雷达等敏感领域；

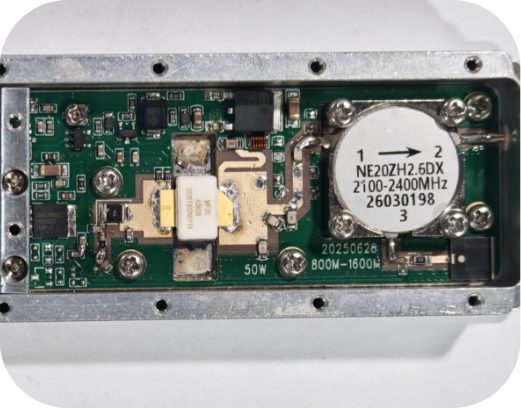

下图为此部件（MF26）在射频模块中的应用，该组件是功放核心，负责射频信号的末级功率放大，是实现射频信号功率输出的关键部件。应用频率为2100-2400MHZ.功率等级为50-60w

2.工作原理

射频功率放大管工作原理：核心靠电压控制电流实现射频信号放大：电流变化转换成放大后的大功率射频信号输出，实现射频功率放大。

射频放大过程：微弱射频信号输入至组件输入端，组件利用外部供电电源的直流电能，将直流能量转换为射频交流能量，输出大功率射频信号；简单来说，就是以小功率射频信号为“开关”，驱动直流电源输出大功率射频信号。

3.补充说明

该组件为纯民用射频放大元器件，仅用于民用工业射频设备的信号功率放大，无任何军事用途及敏感参数属性，属于普通电子元器件，符合民用电子设备元器件属性。其作用范围受系统架构、环境条件、天线配置及整机设计影响。射频模块在反无人机电子系统应用场景下，其有效作用距离不超过1km。

射频反制模块实际使用中，存在诸多因素会影响最终效果：
关键原则：干通比 (J/S)
定义：即干扰信号功率与无人机接收到的正常遥控信号功率的比值。这是判断干扰能否成功的核心指标。
目标：成功的干扰要求干扰信号在无人机接收端的功率，要比正常信号高出 10 到 15 倍（即 J/S ≥ 10:1或 15:1）。简单来说，你的干扰“声音”必须比对方遥控器的“声音”大得多，才能让无人机“ 听不到”指令。
核心变量说明
天线：这是决定距离的关键。
环境：自由空间的公式在实际中不适用。城市环境的建筑物遮挡会显著缩短有效距离，而开阔地带的效果会好得多。
无人机抗干扰能力。
结论：为什么很难到 1km。
关键因素：
环境损耗：非自由空间下，即使视距也会有地面反射和多径衰落，额外增加5 ~ 15 dB  损耗 →  距离缩短为 1/2 ~ 1/3。
干信比要求：压制跳频或抗干扰能力强的无人机，可能需要15 dB  甚至更高。
遥控距离：飞手越近，无人机端遥控信号越强，干扰越难。
天线增益：反制器尺寸限制，增益做不到很高。
