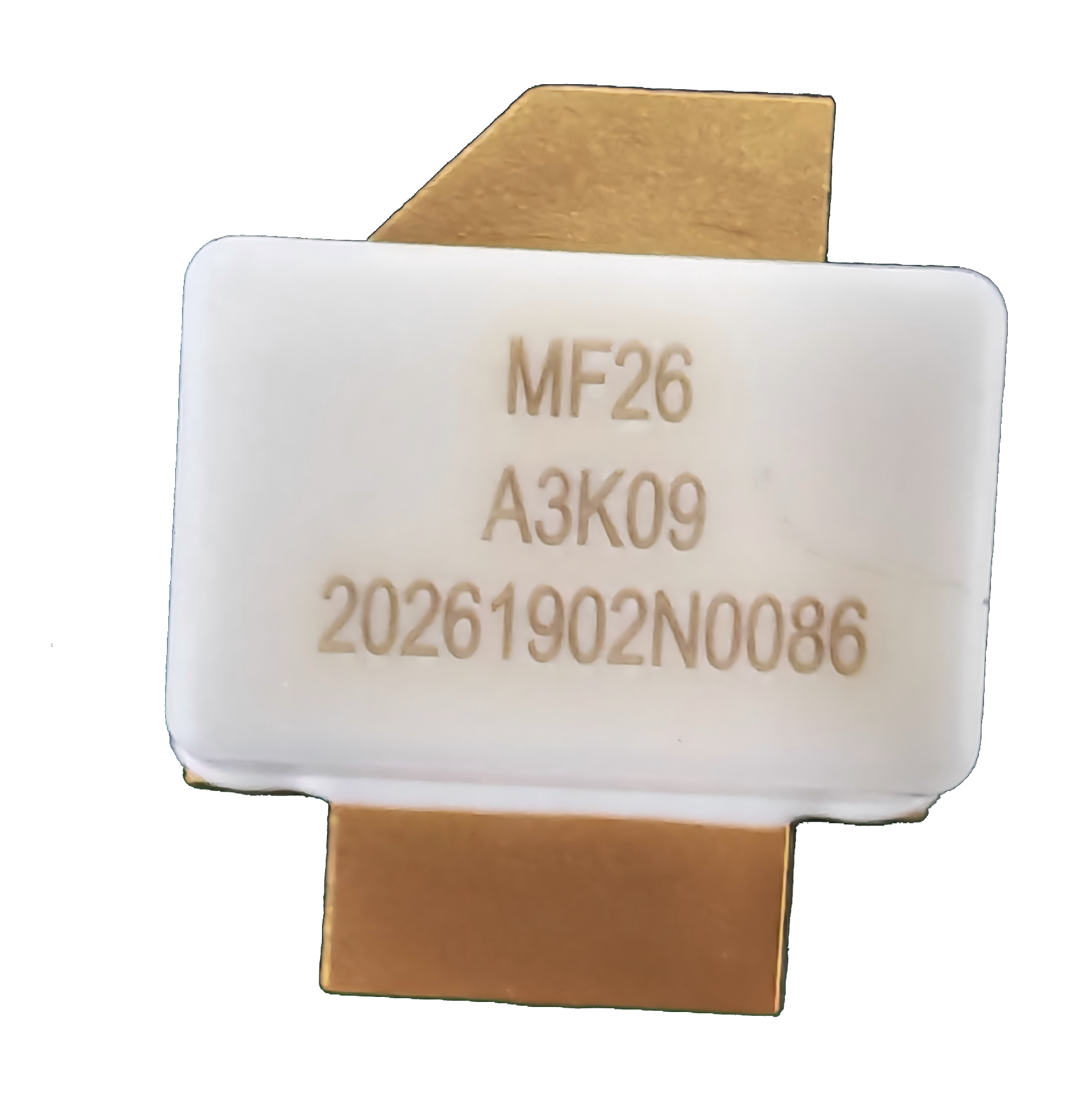

MF26晶体管微电子组件 |
|
|
||
|
概述 MF26工作电压是28V，为各种射频和微波应用提供通用解决方案，具有高效率、高增益能力，成为线性和饱和放大器电路的理想选择。 |
||
|
应用 l 广电/应急通信 l 无线覆盖 l 工业物联网 l 测试测量设备
|
MF26 |
|
|
|
||
|
特性 u 2110MHz到2170MHz工作频率范围 u 输入预匹配 u 测试频率为2140MHz 时典型值 Ø 28V直流供电 Ø 10.8dB 功率增益 Ø 60.3W典型输出功率 Ø Psat 效率为62.9% u 满足Pb-free和RoHS标准 |
|
|
|
|
||
|
|
|
|
|
|
||
|
l 重要注意事项 (功率管的偏置电路上电顺序) |
||
|
打开设备 |
关闭设备 |
|
|
1. 将VGS 设置为关闭电压（通常为–5V） 2. 将VDS 打开至工作电压（28V） 3. 增加VGS直到达到IDS电流 4. 将射频输入功率施加到所需的水平 |
1. 关闭射频输入功率 2. 关闭VDS 3. 关闭VGS |
|
管脚定义
|
名称 |
管脚 |
描述 |
简化框图 |
|
MF26 |
D |
Drain漏极 |
|
|
G |
极限值 （除非另有说明，否则非同时，TC=25°C）
|
参数 |
符号 |
极限值 |
单位 |
|
漏源极电压 |
VDSS |
65 |
Volts |
|
栅源极电压 |
VGS |
-8, +2 |
Volts |
|
储存温度 |
TSTG |
-65, +150 |
°C |
|
工作结温 |
TJ |
220 |
°C |
|
焊接温度 |
TS |
245 |
°C |
热特性
|
特性 |
符号 |
值 |
单位 |
|
热阻，结温到外壳 T C =80°C，T J =200°C，直流功耗 |
RJC |
1.8 |
°C/W |
u RJC仅在直流条件下进行测试，它与所有测试条件下的最高热电阻值有关。在不同的 RF 操作条件下，如CW 信号、脉冲 RF 信号等，它可能不同。
u 在最高结温下连续运行会影响 MTTF。
|
电气特性 （除非另有说明，否则 TC=25°C） |
||||||
|
直流特性 |
||||||
|
特性 |
符号 |
最小值 |
典型值 |
最大值 |
单位 |
条件 |
|
| ||||||
